Name: Перистальтический насос — дозатор «Заяц-X DUO»
Brand: ЧМЗпро
Price: 70000.00 RUB
Availability: InStock

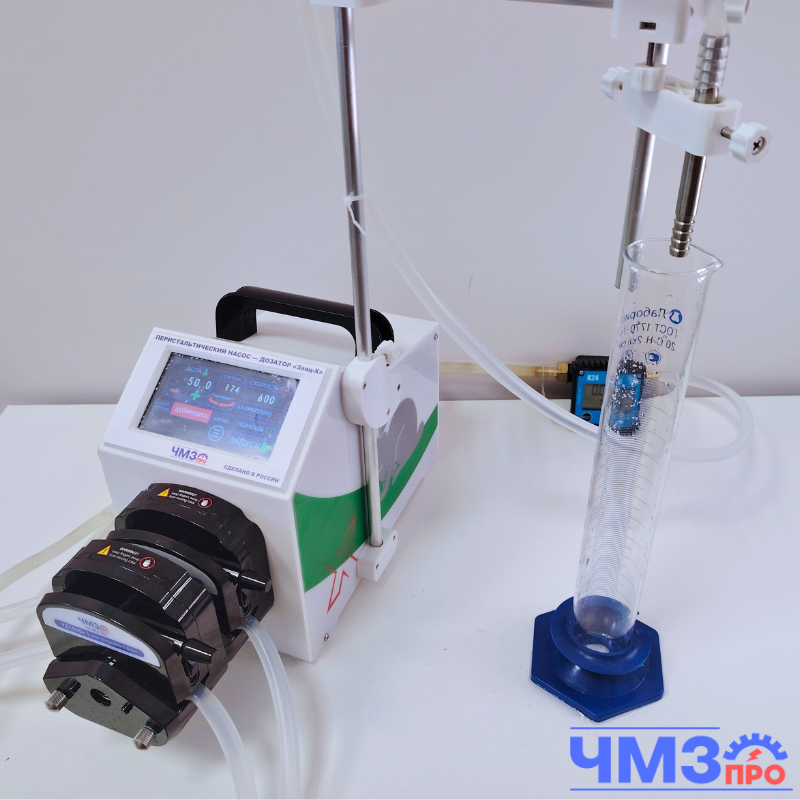

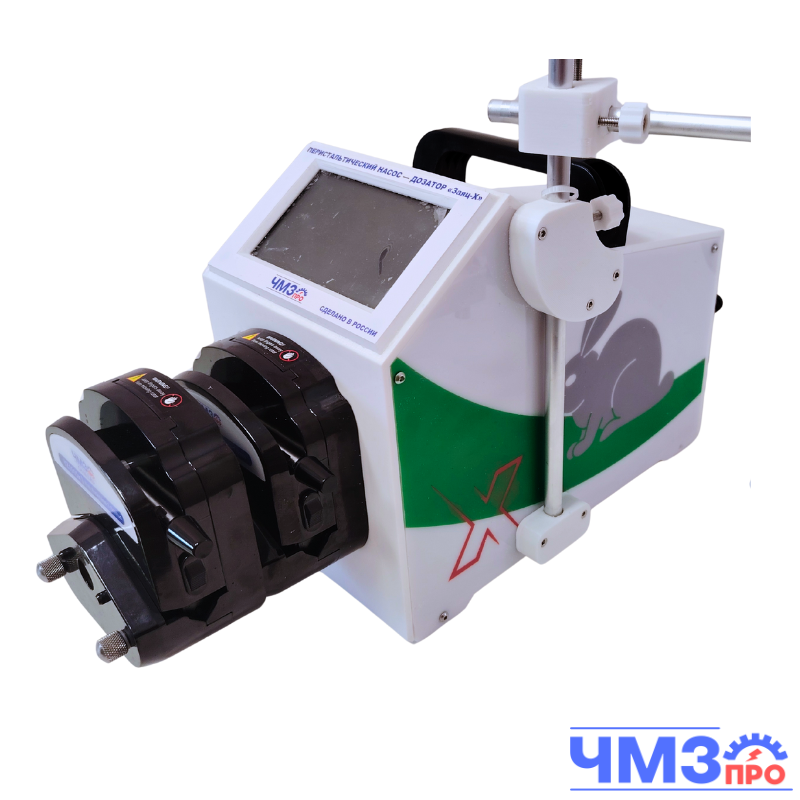

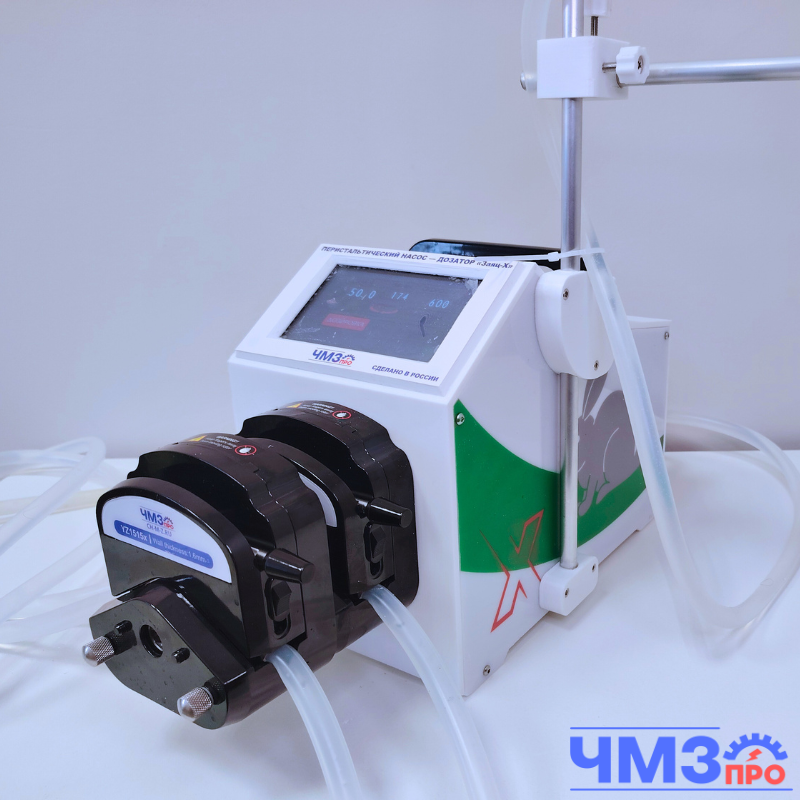

Заяц-X DUO — двухголовочная фасовка и подача по двум линиям. Перистальтический насос-дозатор «Заяц-X DUO» от ЧМЗпро оснащён двумя головками YZ1515x. Исполнение предназначено для задач с двумя насосными головками и поддерживает режимы перекачки, дозирования и фасовки.

Для каких задач подходит Заяц-X DUO

Фасовочные участки с двумя насосными головками и согласованным циклом наполнения.
Параллельная подача по двум жидкостным линиям без объединения продукта до выхода из трубок.
Технологические установки с каскадным подключением головок в одну линию.
Сравнение двухголовочного исполнения с одноголовочным Х-600 перед расширением участка розлива.

X DUO отличается от одноголовочного Х-600 числом головок и схемами подключения. L-DUO с YZ35-13L — другая промышленная модель для перекачки; её не следует путать с дозатором X DUO.

Какие жидкости можно перекачивать

Вода и водные растворы в отдельных трубках каждой головки.
Текучие пищевые и косметические жидкости при совместимости обоих жидкостных трактов.
Технологические растворы и реагенты после согласования трубок и схемы подключения.

Жидкость проходит внутри эластичной трубки и не соприкасается с механизмом насоса. Совместимость определяют по материалу трубки, составу, концентрации, температуре и требованиям к чистоте продукта. Для пищевых процессов требуется трубка с подходящими документами на контакт с продуктом; для реагентов — проверка химической стойкости.

Спирты, парфюмерные составы, антисептики, растворители, кислоты и щёлочи требуют отдельного согласования материала трубки и исполнения установки. Обычная силиконовая трубка подходит не для любой среды. При подборе вязких жидкостей и суспензий дополнительно проверяют подачу, частицы и сопротивление линии.

Функциональность и управление

Что делают режимы и функции серии Х
Функция	Назначение
Насос	Перекачка с заданной скоростью; запуск и остановка оператором или внешним сигналом.
Дозировка	Подача заданного количества жидкости после калибровки.
Фасовка	Повторение доз: в меню задаются количество доз и задержка между ними.
Калибровка	Согласование подачи с трубкой и рабочей жидкостью по контрольным измерениям.
Реверс	Изменение направления вращения ротора.
Антикапля	Настраиваемый обратный ход после дозы для втягивания жидкости у выхода.
Внешний старт/стоп	Запуск по согласованному внешнему сигналу; педаль зависит от комплектации.

После замены трубки, жидкости или существенного изменения условий линии повторите калибровку и проверьте контрольные дозы. Указанный диапазон ввода объёма не заменяет измерение фактической повторяемости.

Сенсорное меню и управление насосом

Экраны управления из исходного описания модели. Нажмите на изображение, чтобы рассмотреть его в полном размере. Показанные числа иллюстрируют меню и не являются характеристиками точности или расхода.

Трубки для головки и производительность

Трубки YZ1515x: справочная подача головки на воде при 600 об/мин
Трубка	Внутренний диаметр, мм	Стенка, мм	Справочный расход до, мл/мин
#13	0,8	1,6	42
#14	1,6	1,6	162
#19	2,4	1,6	306
#16	3,1	1,6	492
#25	4,8	1,6	1020
#17	6,4	1,6	1740
#18	7,9	1,6	2280

Таблица размеров #13–#18 содержит справочные данные головки YZ1515x при 600 об/мин. По реальным замерам ЧМЗпро у Заяц-X DUO подача на воде с трубкой #18 составляет до 2400 мл/мин на головку. Справочные данные головки и замеры готового насоса указаны отдельно: условия и исполнения могут различаться. Замеров остальных трубок именно на моделях Х нет; подачу на выбранной скорости уточняют калибровкой.

Характеристики и подбор головки YZ1515x.

Сводная таблица сравнения насосов серии Х

Сравнение всех насосов-дозаторов серии «Заяц-Х»
Модель	Головка / каналы	Макс. об/мин	Заявленный расход на воде	Основная задача
Заяц-Х-100	YZ1515x / 1	100	480 мл/мин¹	Лабораторное дозирование и опытные работы
Заяц-Х-100-DG	DG6-2 / 2	100	36 мл/мин²	Лабораторная подача малых расходов по двум каналам
Заяц-X-300	YZ1515x / 1	300	1500 мл/мин¹	Фасовка на небольшом производстве
Заяц-Х-600	YZ1515x / 1	600	2400 мл/мин¹	Серийный розлив и технологическая подача
Заяц-X DUO	2 × YZ1515x / 2	600	2400 мл/мин на головку¹	Двухголовочная фасовка и подача по двум линиям
Заяц-Х-YZ25L	YZ25L / 1	600	6000 мл/мин³	Фасовка больших доз и подача до 6 л/мин

¹ Трубка #18 (7,9×1,6 мм). ² Трубка 3×1 мм, DG с шестью роликами. ³ Для YZ25L справочный максимум соответствует трубке #36 (9,6×2,4 мм). Максимальный расход зависит от условий работы; при выборе учитывайте объём дозы и время наполнения.

Все шесть исполнений Х поддерживают режимы насоса, дозировки и фасовки, калибровку, реверс, антикаплю и внешний старт/стоп. Для Х-100, Х-300, Х-600 и X DUO указан диапазон ввода дозы 0,01–20 000 мл; для Х-YZ25L — 0,01–90 000 мл; для Х-100-DG — от 0,36 мл. Эти значения не являются гарантией точности минимальной дозы.

Ответы на частые вопросы о Заяц-X DUO

Что даёт параллельное подключение DUO?

Головки работают на двух линиях. Можно рассматривать одновременное наполнение двух ёмкостей; фактические дозы по каждой линии проверяют отдельно, поскольку трубки и сопротивления могут различаться.

Что даёт каскадная схема?

Головки подключаются в одну линию по согласованной схеме. Итоговый расход и пульсации зависят от подключения и настройки; складывать расходы головок как для двух отдельных линий здесь нельзя.

Можно ли задавать независимые скорости головок?

Для X DUO независимые скорости не заявлены. Если нужны отдельные приводы или разные режимы каналов, укажите это при подборе.

До 2400 мл/мин — это на обе головки?

В исходных характеристиках расход до 2400 мл/мин на воде с трубкой #18 (7,9×1,6 мм) указан на головку. Результат зависит от схемы подключения и параметров каждой линии.

Как подобрать трубку под рабочую жидкость?

Укажите состав, концентрацию, вязкость и температуру, требуемый расход или дозу. Размер выбирают под головку, а материал — по совместимости с продуктом. После установки проверяют фактическую подачу.

Что нужно обслуживать?

Осматривайте трубку, соединения и головку, следите за герметичностью и заменяйте изношенную трубку. Периодичность зависит от жидкости, скорости и нагрузки; универсальный срок службы трубки не указан.

Входит ли педаль в комплект?

В исходной комплектации МАКС указаны стойка и педаль. Для комплектации МИНИ состав отличается. Уточните окончательный набор при заказе; возможность внешнего запуска не означает, что педаль входит в каждую поставку.

Подбор и заказ Заяц-X DUO

Чтобы подобрать насос под вашу задачу, сообщите жидкость, её вязкость и температуру, расход, объём дозы и желаемое время наполнения, длину трубопровода и высоту подачи. Для многоканальной работы укажите параметры каждой линии.

Актуальная цена указана в карточке товара. Наличие, срок изготовления или поставки, состав комплектации и условия обслуживания уточняйте в ЧМЗпро. Доставка по России транспортными компаниями.

Сравнить все 10 насосов «Заяц» ЧМЗпро и выбрать исполнение.

Головки	2 × YZ1515x
Схемы подключения	Параллельная / каскадная
Скорость вращения	До 600 об/мин
Заявленный расход	До 2400 мл/мин на головку на воде, трубка #18 (7,9×1,6 мм)
Задаваемый объём дозы	0,01–20 000 мл
Заявленное давление	До 2,5 бар
Режимы	Насос / дозирование / фасовка
Функции	Калибровка, реверс, антикапля
Управление	Сенсорный дисплей, внешний сигнал старт/стоп
Питание	220 В ±10%, 50/60 Гц
Потребляемая мощность	Менее 250 Вт
Степень защиты	IP10
Условия эксплуатации	От +15 до +40 °C, относительная влажность менее 80%
Габариты (Д×Ш×В)	300×140×210 мм
Масса	Около 6 кг

Расход зависит от трубки, скорости, вязкости жидкости и сопротивления линии. Указанные максимальные значения не заменяют проверку на рабочей жидкости.

Комплектация

МИНИ: силиконовая трубка 2 м, дюза, два пластиковых переходника 8 мм и клапан. МАКС: дополнительно стойка и педаль. Окончательный состав комплектации согласуйте при заказе.
