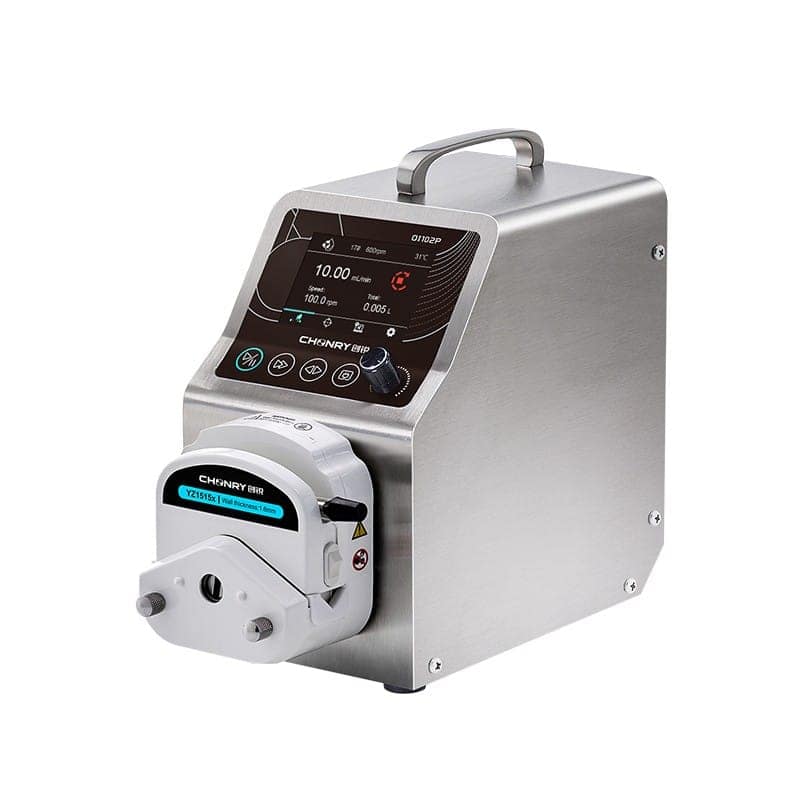

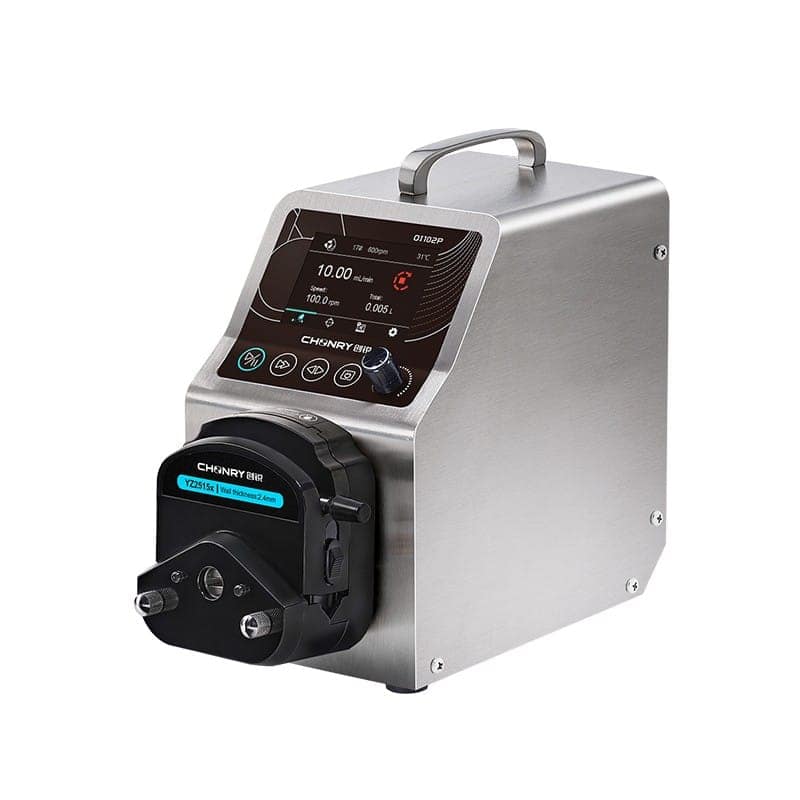

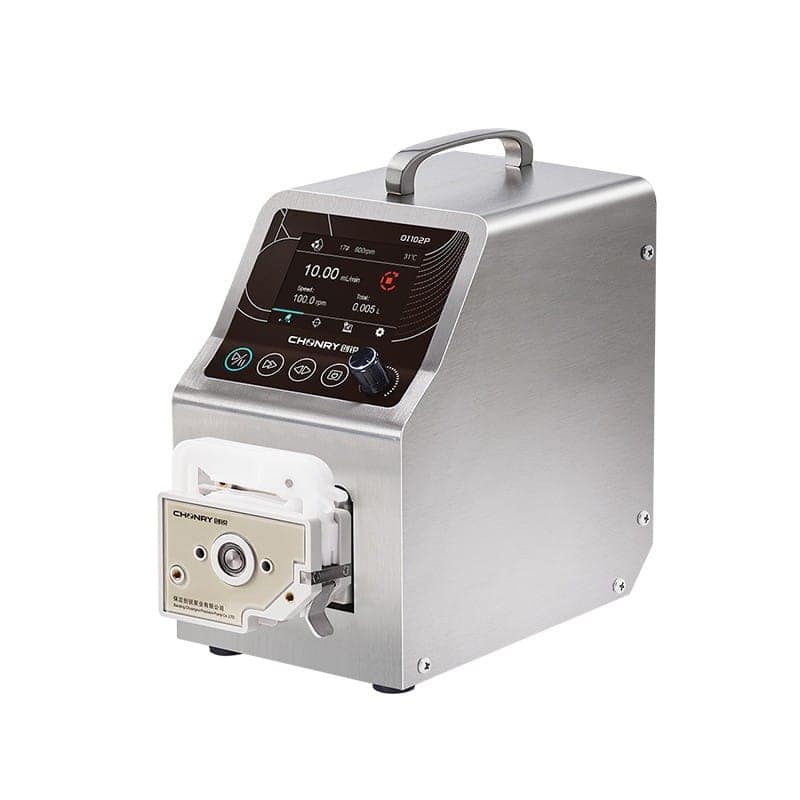

Перистальтический насос-дозатор Chonry OI102P
Запросить КП
Отправка со склада в России транспортной компанией в любой регион.
Цены на сайте не является публичной офертой и носят ознакомительный характер. Наличие на складах и цену уточняйте по телефону или по почте:
- Телефон: +7-917-078-32-94
- e-mail: info@ch-m-z.ru
OI102P для перекачивания и повторяющегося дозирования
Chonry OI102P для перекачивания и повторяющегося дозирования. Поворотный регулятор, кнопки и цветной экран позволяют настроить подачу и повторять операции наполнения. Режим копирования запоминает выполненный вручную цикл для последующего повторения.
До 760 мл/мин — в зависимости от головки и трубки. Значения для каждого сочетания головки и трубки приведены ниже.
Управление и функции
- Цветной экран, поворотный регулятор и кнопочное управление.
- Перекачивание, розлив и копирование цикла дозирования.
- Регулируемый обратный ход после остановки.
Внешнее управление и необходимые принадлежности согласовываются при заказе.
Области применения
- Подача и дозирование лабораторных реагентов.
- Наполнение ёмкостей повторяющимися дозами.
- Подача совместимых растворов в химические процессы.
Жидкость движется внутри эластичной трубки и не контактирует с механизмом насоса. Материал трубки подбирают под химический состав, температуру и требования к чистоте процесса.
Характеристики OI102P
| Параметр | Значение |
|---|---|
| Модель | OI102P |
| Тип насоса | Перистальтический |
| Максимальная частота вращения | 100 об/мин |
| Максимальная производительность | До 760 мл/мин — в зависимости от головки и трубки |
| Шаг регулировки скорости | 0,1 об/мин |
| Направление вращения | Реверсивное |
| Управление | Кнопки и поворотный регулятор |
| Дисплей | Цветной дисплей |
| Питание | 100–240 В AC, 50/60 Гц |
| Потребляемая мощность | Менее 60 Вт |
| Угол обратного всасывания | 0–3600°; 0° — отключено |
| Степень защиты | IP31; эксплуатация внутри помещений |
| Внешнее управление | RS485/Modbus; пуск/останов, направление, скорость. Аналоговые сигналы 0–5 В, 0–10 В, 4–20 мА — по исполнению |
| Дополнительные сигналы управления | Частотный сигнал 0–10 кГц; состав входов и выходов — по исполнению |
| Габариты и масса | Уточняются для выбранной головки и исполнения привода |
Комплектация и производительность
| Головка | Скорость в таблице, об/мин | Максимальный расход, мл/мин |
|---|---|---|
| YZ1515X / YZ15m | 100 | 380 |
| TX315 | 100 | 480 |
| YZ2515X | 100 | 290 |
| LP15-6 | 100 | 760 |
| YZ25m | 100 | 500 |
| DG, 6 роликов | 100 | 36 |
| DG, 10 роликов | 100 | 27 |
Головка выбирается под задачу. Перечисленные варианты не входят одновременно в стандартный комплект; выбранное исполнение указывается в коммерческом предложении.
Совместимые трубки и таблицы расхода
Размер указан как внутренний диаметр × толщина стенки. Наружный диаметр рассчитан как внутренний диаметр плюс две толщины стенки. Скорость указана отдельно для каждой головки.
YZ1515X / YZ15m — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 13# | 0,8 × 1,6 | 4,0 | 7 |
| 14# | 1,6 × 1,6 | 4,8 | 27 |
| 19# | 2,4 × 1,6 | 5,6 | 51 |
| 16# | 3,1 × 1,6 | 6,3 | 82 |
| 25# | 4,8 × 1,6 | 8,0 | 170 |
| 17# | 6,4 × 1,6 | 9,6 | 290 |
| 18# | 7,9 × 1,6 | 11,1 | 380 |
TX315 — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 13# | 0,8 × 1,6 | 4,0 | 7 |
| 14# | 1,6 × 1,6 | 4,8 | 24 |
| 19# | 2,4 × 1,6 | 5,6 | 52 |
| 16# | 3,1 × 1,6 | 6,3 | 96 |
| 25# | 4,8 × 1,6 | 8,0 | 208 |
| 17# | 6,4 × 1,6 | 9,6 | 340 |
| 18# | 7,9 × 1,6 | 11,1 | 480 |
YZ2515X — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 15# | 4,8 × 2,4 | 9,6 | 170 |
| 24# | 6,4 × 2,4 | 11,2 | 290 |
LP15-6 — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 13# | 0,8 × 1,6 | 4,0 | 14 |
| 14# | 1,6 × 1,6 | 4,8 | 54 |
| 19# | 2,4 × 1,6 | 5,6 | 102 |
| 16# | 3,1 × 1,6 | 6,3 | 164 |
| 25# | 4,8 × 1,6 | 8,0 | 340 |
| 17# | 6,4 × 1,6 | 9,6 | 580 |
| 18# | 7,9 × 1,6 | 11,1 | 760 |
YZ25m — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 15# | 4,8 × 2,4 | 9,6 | 170 |
| 24# | 6,4 × 2,4 | 11,2 | 290 |
| 35# | 7,9 × 2,4 | 12,7 | 380 |
| 36# | 9,6 × 2,4 | 14,4 | 500 |
DG, 6 роликов — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 0,5 × 0,8 | 0,5 × 0,8 | 2,1 | 2 |
| 1 × 1 | 1 × 1 | 3 | 6 |
| 2 × 1 | 2 × 1 | 4 | 19 |
| 2,4 × 0,8 | 2,4 × 0,8 | 4,0 | 24 |
| 3 × 1 | 3 × 1 | 5 | 36 |
Расход на один канал.
DG, 10 роликов — 100 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 0,5 × 0,8 | 0,5 × 0,8 | 2,1 | 1,5 |
| 1 × 1 | 1 × 1 | 3 | 4 |
| 2 × 1 | 2 × 1 | 4 | 13 |
| 2,4 × 0,8 | 2,4 × 0,8 | 4,0 | 17 |
| 3 × 1 | 3 × 1 | 5 | 27 |
Расход на один канал.
Значения получены производителем на воде и являются справочными. Фактический расход зависит от жидкости, материала и состояния трубки, длины линии и противодавления. Трубки для разных головок не следует считать взаимозаменяемыми.
Как подобрать трубку
Помимо размера требуется подобрать материал: трубка должна выдерживать многократное сжатие роликами и быть совместимой с жидкостью. Для пищевого или фармацевтического процесса отдельно согласовывают требования к материалу и документам.
Для подбора сообщите состав жидкости, температуру, вязкость, требуемый расход или объём дозы, точность, длину трубопровода, высоту подъёма и противодавление.
Комплект поставки
Состав поставки согласовывается при заказе: привод, выбранная насосная головка, количество каналов, материал, размер и длина трубки, исполнение питания. Педаль, насадка для розлива, соединители и кабели внешнего управления указываются в коммерческом предложении отдельно.
Наличие и доставка
Отправка со склада в России транспортной компанией в любой регион. Наличие выбранной комплектации, стоимость и срок отгрузки уточняйте при заказе. При отсутствии на складе — поставка под заказ.
Подобрать комплектацию и запросить КП
Сообщите рабочую жидкость и требуемую производительность — подберём головку и трубку для OI102P. info@ch-m-z.ru, +7-917-078-32-94.
Документация производителя
| Параметр | Значение |
|---|---|
| Модель | OI102P |
| Тип насоса | Перистальтический |
| Максимальная частота вращения | 100 об/мин |
| Максимальная производительность | До 760 мл/мин — в зависимости от головки и трубки |
| Шаг регулировки скорости | 0,1 об/мин |
| Направление вращения | Реверсивное |
| Управление | Кнопки и поворотный регулятор |
| Дисплей | Цветной дисплей |
| Питание | 100–240 В AC, 50/60 Гц |
| Потребляемая мощность | Менее 60 Вт |
| Угол обратного всасывания | 0–3600°; 0° — отключено |
| Степень защиты | IP31; эксплуатация внутри помещений |
| Внешнее управление | RS485/Modbus; пуск/останов, направление, скорость. Аналоговые сигналы 0–5 В, 0–10 В, 4–20 мА — по исполнению |
| Дополнительные сигналы управления | Частотный сигнал 0–10 кГц; состав входов и выходов — по исполнению |
| Габариты и масса | Уточняются для выбранной головки и исполнения привода |
Таблицы расхода и размеры трубок представлены во вкладке «Описание».
