Перистальтический насос-дозатор BT100FC Chonry

Перистальтический насос BT100FC для дозирования и розлива жидкостей

Chonry BT100FC предназначен для перекачивания жидкостей и порционного наполнения ёмкостей. Насос применяют для подачи лабораторных реагентов, фасовки жидких продуктов и технологических процессов с повторяющимся дозированием.

Жидкость проходит внутри эластичной трубки, которую последовательно сжимают ролики насосной головки. Перекачиваемая среда не контактирует с механизмом насоса. Материал трубки подбирают под состав жидкости, температуру и требования к чистоте процесса.

Управление и дозирование

Перекачивание и дозирование. Непрерывная подача или повторяющиеся операции розлива.
Сенсорный экран 3,5″. Настройка параметров и контроль работы насоса.
Калибровка расхода. Помогает согласовать настройки с фактической подачей выбранной жидкости.
Обратное всасывание. Настраиваемый обратный ход помогает уменьшить образование капель после завершения дозы.
Сохранение настроек. Упрощает повторный запуск ранее настроенного процесса.

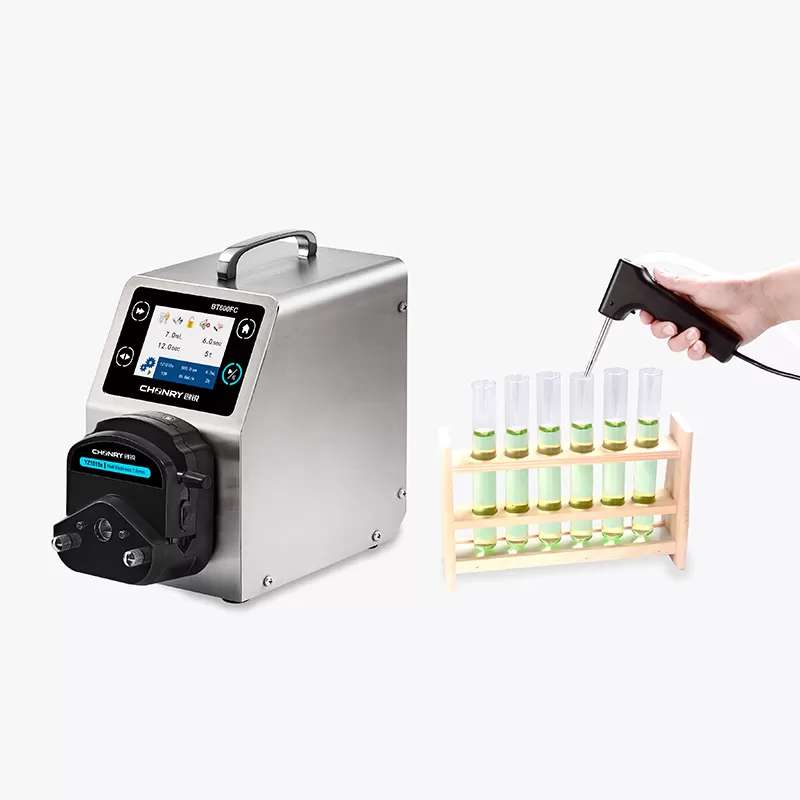

Внешнее управление. RS485/Modbus, аналоговые сигналы и ножной переключатель. Необходимое исполнение и принадлежности согласовываются при заказе.

Для каких задач подходит BT100FC

Область применения	Примеры задач
Лаборатории	Подача и порционное дозирование реагентов
Фармацевтическое производство	Розлив жидких препаратов в рамках согласованного технологического процесса
Химическое производство	Дозирование совместимых с трубкой растворов
Пищевое производство	Подача и фасовка жидких ингредиентов
Косметическое производство	Розлив жидких косметических составов

Пригодность для конкретного продукта определяется материалом трубки и условиями работы. Для пищевых и фармацевтических процессов требования к трубке и подтверждающим документам согласовываются отдельно.

Варианты комплектации

Доступны различные комплектации. Насосная головка и трубка подбираются под вашу задачу.

Насосная головка	Максимальная производительность при 100 об/мин
YZ1515X	380 мл/мин
TX315	480 мл/мин
YZ2515X	290 мл/мин
TX325	300 мл/мин
DG, 6 роликов	36 мл/мин на канал
DG, 10 роликов	27 мл/мин на канал

Максимальный расход достигается с соответствующей трубкой. Все перечисленные головки не входят в одну стандартную поставку: исполнение указывается в коммерческом предложении.

Совместимые трубки и таблица производительности

Значения приведены при 100 об/мин. Размер трубки указан как внутренний диаметр × толщина стенки. Наружный диаметр рассчитан как внутренний диаметр плюс две толщины стенки.

Головки YZ1515X и TX315: стенка трубки 1,6 мм

Трубка	Внутр. диаметр × стенка, мм	Наруж. диаметр, мм	YZ1515X, мл/мин	TX315, мл/мин
13#	0,8 × 1,6	4,0	7	7
14#	1,6 × 1,6	4,8	27	24
19#	2,4 × 1,6	5,6	51	52
16#	3,1 × 1,6	6,3	82	96
25#	4,8 × 1,6	8,0	170	208
17#	6,4 × 1,6	9,6	290	340
18#	7,9 × 1,6	11,1	380	480

Головки YZ2515X и TX325: стенка трубки 2,4 мм

Трубка	Внутр. диаметр × стенка, мм	Наруж. диаметр, мм	YZ2515X, мл/мин	TX325, мл/мин
15#	4,8 × 2,4	9,6	170	180
24#	6,4 × 2,4	11,2	290	300

Головки DG: расход на один канал

Внутр. диаметр × стенка, мм	DG, 6 роликов, мл/мин	DG, 10 роликов, мл/мин
0,5 × 0,8	2	1,5
1,0 × 1,0	6	4
2,0 × 1,0	19	13
2,4 × 0,8	24	17
3,0 × 1,0	36	27

Трубки из разных таблиц нельзя считать взаимозаменяемыми: совместимость определяется установленной головкой. Производительность измерена на воде и приведена для ориентира. Фактический расход зависит от жидкости, трубки и условий монтажа. Перед дозированием выполните калибровку.

Как подобрать трубку и комплектацию

Сначала выбирают головку и размер трубки под необходимый расход, затем — материал под рабочую среду. Одного совпадения диаметра недостаточно: трубка должна быть рассчитана на работу в перистальтическом насосе.

Для подбора сообщите:

Название и состав жидкости.
Температуру и вязкость, если известна.
Требуемый расход или объём одной дозы.
Необходимую точность и число доз в минуту.
Длину трубопровода, высоту подъёма и противодавление.
Требования к материалу трубки и документам для пищевого или фармацевтического применения.

Комплект поставки

Комплектация BT100FC согласовывается при заказе. В коммерческом предложении указываются модель насосной головки, количество каналов, материал, размер и длина трубки, исполнение питания и необходимые принадлежности. Наличие педали, дозирующей насадки и кабелей внешнего управления указывается отдельно.

Наличие и доставка

Отправка со склада в России транспортной компанией в любой регион. Наличие выбранной комплектации, стоимость и срок отгрузки уточняйте при заказе. При отсутствии на складе — поставка под заказ.

Подобрать комплектацию и запросить КП

Сообщите, какую жидкость нужно перекачивать, требуемый расход или объём дозы и условия работы. Подберём насосную головку и трубку, уточним стоимость и срок поставки.

Запросить КП на BT100FC по электронной почте или позвоните: +7-917-078-32-94.

Документация производителя

Параметр	Значение
Модель	Chonry BT100FC
Тип насоса	Перистальтический, дозирующий
Максимальная частота вращения	100 об/мин
Шаг регулировки скорости	0,1 об/мин
Направление вращения	Реверсивное
Максимальная производительность	До 380 мл/мин с YZ1515X; до 480 мл/мин с TX315
Управление	Сенсорный цветной экран 3,5″
Языки интерфейса	Русский, английский, китайский
Режимы работы	Перекачивание и дозирование
Калибровка расхода	Есть
Сохранение настроек	Есть
Диапазон задания времени	0,1 с — 9999 мин
Диапазон задания объёма дозы	0,001 мл — 9999 л
Количество циклов дозирования	0–9999
Угол обратного всасывания	10–720°; 0° — отключено
Скорость обратного всасывания	10–100 об/мин
Потребляемая мощность	Менее 22 Вт
Питание	220 В AC ±10%; 110 В AC ±10% — опционально

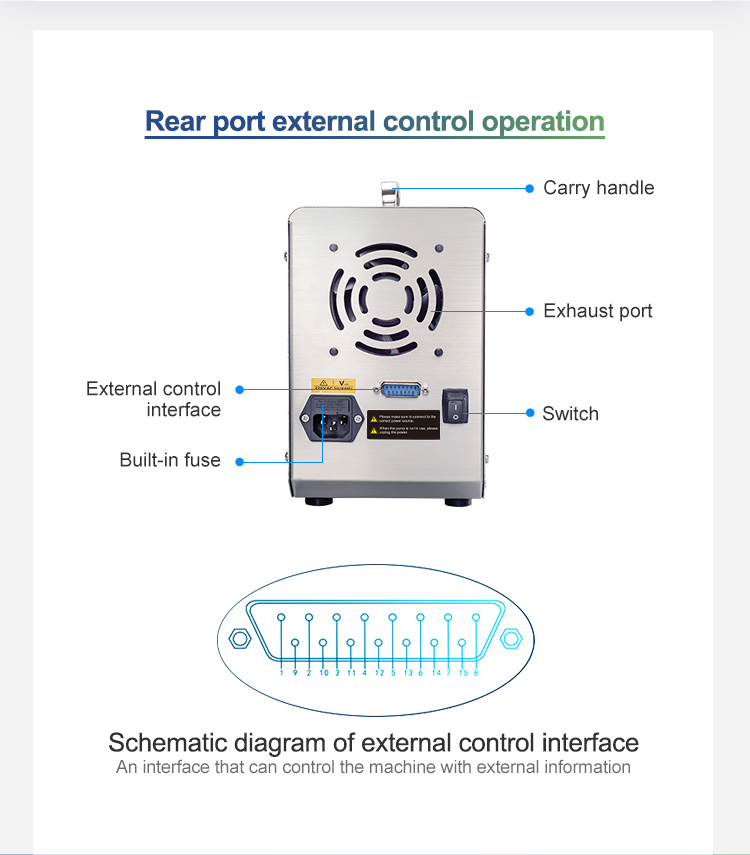

Внешнее управление	Пуск/останов, направление, скорость; RS485/Modbus
Аналоговое управление	0–5 В, 0–10 В или 4–20 мА — по исполнению
Габариты и масса	Уточняются для выбранного исполнения

Диапазон задания объёма не означает одинаковую точность для любых доз. Рабочую дозу и повторяемость проверяют с выбранной трубкой и жидкостью. Производительность зависит от насосной головки и типоразмера трубки.
