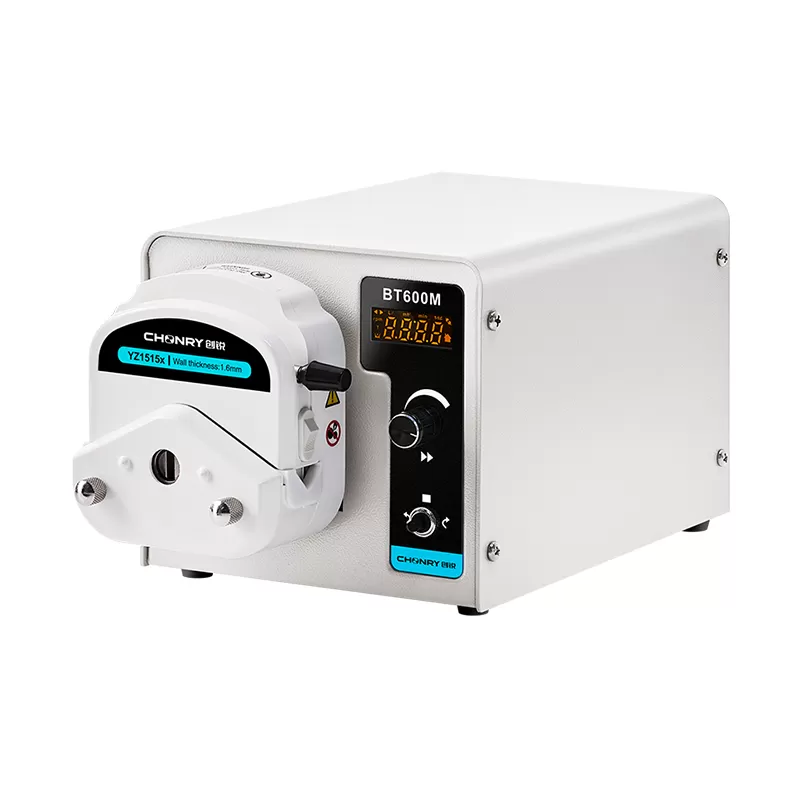

Перистальтический насос Chonry BT600M
₽73,500.00
Отправка со склада в России транспортной компанией в любой регион.
Цены на сайте не является публичной офертой и носят ознакомительный характер. Наличие на складах и цену уточняйте по телефону или по почте:
- Телефон: +7-917-078-32-94
- e-mail: info@ch-m-z.ru
BT600M для регулируемой подачи жидкостей
Chonry BT600M для регулируемой подачи жидкостей. Поворотный регулятор позволяет менять скорость, а цифровой индикатор показывает рабочие параметры. Модель подходит для подачи жидкости в технологический узел и работы совместно с дозирующим или фасовочным оборудованием.
До 2280 мл/мин — в зависимости от головки и трубки. Значения для каждого сочетания головки и трубки приведены ниже.
Управление и функции
- Поворотный регулятор и четырёхразрядный LED-индикатор.
- Калибровка расхода под выбранную жидкость и трубку.
- Сохранение параметров после отключения питания и быстрый запуск на полной скорости.
Внешнее управление и необходимые принадлежности согласовываются при заказе.
Области применения
- Подача химических растворов в технологический процесс.
- Подача компонентов к фасовочному оборудованию.
- Перекачивание совместимых жидкостей между ёмкостями.
Жидкость движется внутри эластичной трубки и не контактирует с механизмом насоса. Материал трубки подбирают под химический состав, температуру и требования к чистоте процесса.
Характеристики BT600M
| Параметр | Значение |
|---|---|
| Модель | BT600M |
| Тип насоса | Перистальтический |
| Максимальная частота вращения | 600 об/мин |
| Максимальная производительность | До 2280 мл/мин — в зависимости от головки и трубки |
| Направление вращения | Реверсивное |
| Управление | Поворотный регулятор |
| Дисплей | Четырёхразрядный LED-индикатор |
| Питание | 220 В AC ±10%; 110 В AC ±10% — опционально |
| Внешнее управление | RS485/Modbus; пуск/останов, направление, скорость. Аналоговые сигналы 0–5 В, 0–10 В, 4–20 мА — по исполнению |
| Габариты привода, мм | 254 × 184 × 150; общий размер с головкой уточняется |
Комплектация и производительность
| Головка | Скорость в таблице, об/мин | Максимальный расход, мл/мин |
|---|---|---|
| YZ1515X / YZ15m / YZ15ma | 600 | 2280 |
| TX315 | 400 | 1920 |

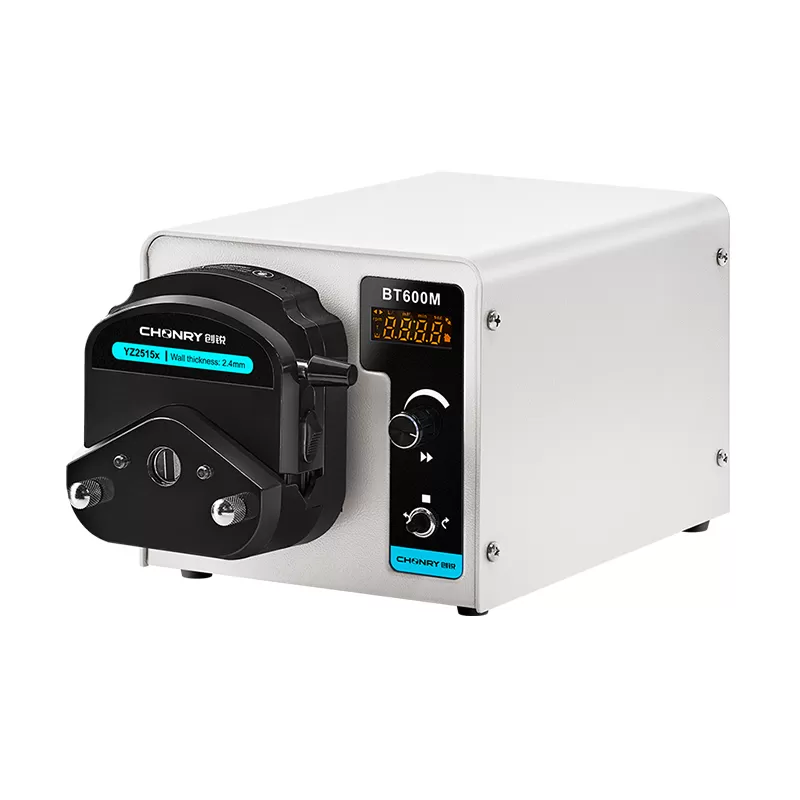

| YZ2515X | 600 | 1740 |
| TX325 | 400 | 1230 |
| ZN15 | 600 | 1020 |
| ZN25 | 600 | 1740 |
Головка выбирается под задачу. Перечисленные варианты не входят одновременно в стандартный комплект; выбранное исполнение указывается в коммерческом предложении.
Совместимые трубки и таблицы расхода
Размер указан как внутренний диаметр × толщина стенки. Наружный диаметр рассчитан как внутренний диаметр плюс две толщины стенки. Скорость указана отдельно для каждой головки.
YZ1515X / YZ15m / YZ15ma — 600 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 13# | 0,8 × 1,6 | 4,0 | 42 |
| 14# | 1,6 × 1,6 | 4,8 | 162 |
| 19# | 2,4 × 1,6 | 5,6 | 306 |
| 16# | 3,1 × 1,6 | 6,3 | 492 |
| 25# | 4,8 × 1,6 | 8,0 | 1020 |
| 17# | 6,4 × 1,6 | 9,6 | 1740 |
| 18# | 7,9 × 1,6 | 11,1 | 2280 |
TX315 — 400 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 13# | 0,8 × 1,6 | 4,0 | 28 |
| 14# | 1,6 × 1,6 | 4,8 | 96 |
| 19# | 2,4 × 1,6 | 5,6 | 208 |
| 16# | 3,1 × 1,6 | 6,3 | 384 |
| 25# | 4,8 × 1,6 | 8,0 | 832 |
| 17# | 6,4 × 1,6 | 9,6 | 1360 |
| 18# | 7,9 × 1,6 | 11,1 | 1920 |
YZ2515X — 600 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 15# | 4,8 × 2,4 | 9,6 | 1020 |
| 24# | 6,4 × 2,4 | 11,2 | 1740 |
TX325 — 400 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 15# | 4,8 × 2,4 | 9,6 | 760 |
| 24# | 6,4 × 2,4 | 11,2 | 1230 |
ZN15 — 600 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 14# | 1,6 × 1,6 | 4,8 | 162 |
| 16# | 3,1 × 1,6 | 6,3 | 492 |
| 25# | 4,8 × 1,6 | 8,0 | 1020 |
ZN25 — 600 об/мин
| Трубка | Внутр. диаметр × стенка, мм | Наруж. диаметр, мм | Расход, мл/мин |
|---|---|---|---|
| 24# | 6,4 × 2,4 | 11,2 | 1740 |
Значения получены производителем на воде и являются справочными. Фактический расход зависит от жидкости, материала и состояния трубки, длины линии и противодавления. Трубки для разных головок не следует считать взаимозаменяемыми.
Как подобрать трубку
Помимо размера требуется подобрать материал: трубка должна выдерживать многократное сжатие роликами и быть совместимой с жидкостью. Для пищевого или фармацевтического процесса отдельно согласовывают требования к материалу и документам.
Для подбора сообщите состав жидкости, температуру, вязкость, требуемый расход или объём дозы, точность, длину трубопровода, высоту подъёма и противодавление.
Комплект поставки
Состав поставки согласовывается при заказе: привод, выбранная насосная головка, количество каналов, материал, размер и длина трубки, исполнение питания. Педаль, насадка для розлива, соединители и кабели внешнего управления указываются в коммерческом предложении отдельно.
Наличие и доставка
Отправка со склада в России транспортной компанией в любой регион. Наличие выбранной комплектации, стоимость и срок отгрузки уточняйте при заказе. При отсутствии на складе — поставка под заказ.
Подобрать комплектацию и запросить КП
Сообщите рабочую жидкость и требуемую производительность — подберём головку и трубку для BT600M. info@ch-m-z.ru, +7-917-078-32-94.
Документация производителя
| Параметр | Значение |
|---|---|
| Модель | BT600M |
| Тип насоса | Перистальтический |
| Максимальная частота вращения | 600 об/мин |
| Максимальная производительность | До 2280 мл/мин — в зависимости от головки и трубки |
| Направление вращения | Реверсивное |
| Управление | Поворотный регулятор |
| Дисплей | Четырёхразрядный LED-индикатор |
| Питание | 220 В AC ±10%; 110 В AC ±10% — опционально |
| Внешнее управление | RS485/Modbus; пуск/останов, направление, скорость. Аналоговые сигналы 0–5 В, 0–10 В, 4–20 мА — по исполнению |
| Габариты привода, мм | 254 × 184 × 150; общий размер с головкой уточняется |
Таблицы расхода и размеры трубок представлены во вкладке «Описание».
