Chonry CH713 IP66 — промышленный перистальтический насос

Промышленный перистальтический насос Chonry CH713 IP66 — до 33,3 л/мин

Chonry CH713 — защищённый перистальтический насос для непрерывной подачи, дозирования и циркуляции жидкостей в производственных условиях. Корпус IP66 рассчитан на запылённые и влажные помещения. Погружение насоса в жидкость не допускается.

Максимальная производительность — 33,3 л/мин. Рабочая среда соприкасается только с трубкой, поэтому переход на другой продукт выполняется заменой или промывкой трубки.

Области применения

дозирование реагентов и корректоров pH в водоподготовке;
подача растворов, суспензий и проб в химических и экологических процессах;
циркуляция и перенос жидкостей в биотехнологии и фармацевтике;
пищевые и косметические процессы при использовании совместимой санитарной трубки;
встраивание в технологические линии и управление от ПЛК.

Преимущества

защита корпуса IP66 и герметичные разъёмы;
точная регулировка с шагом 0,1 об/мин;
реверс и обратное всасывание для уменьшения подтекания;
RS485/Modbus и аналоговое управление для автоматизации;
несколько головок и размеров трубок под требуемый расход.

Как подобрать головку и трубку

Определите рабочий и максимальный расход.
Выберите головку по таблице производительности.
Сверьте внутренний диаметр, толщину стенки и наружный диаметр трубки.
Подберите материал по химической совместимости, температуре и санитарным требованиям.
Учтите вязкость, высоту всасывания и противодавление, затем откалибруйте насос на рабочей жидкости.

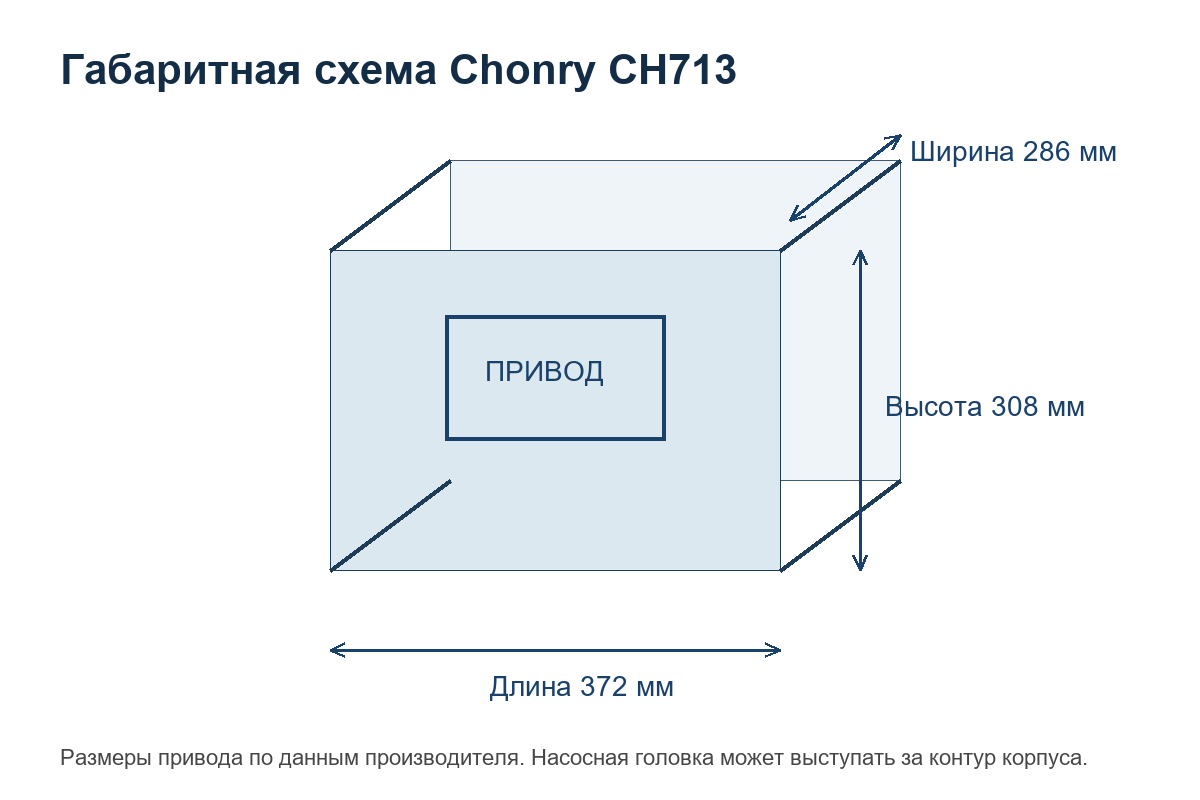

Габаритная схема перистальтического насоса Chonry CH713 — Габаритная схема Chonry CH713; файл размещён на сайте.

Комплектация и поставка

Комплектация формируется под задачу: привод CH713, насосная головка, трубка выбранного размера и материала, кабель внешнего управления и дополнительные принадлежности. Точный состав указывается в коммерческом предложении.

Несколько вариантов под заказ. Отправка со склада в России. Некоторые насосы и головки могут быть в наличии; срок и совместимость комплектации подтверждаются перед заказом.

Помощь с подбором

Сообщите рабочую жидкость, требуемый расход, режим работы, температуру, высоту всасывания и противодавление. Напишите на info@ch-m-z.ru или позвоните +7-917-078-32-94.

Производитель	Chonry
Модель	CH713
Степень защиты	IP66
Максимальный расход	33,3 л/мин
Диапазон скорости	0,1–360 об/мин
Совместимые насосные головки	KZ50R, KZ50RE
Интерфейс	RS485 / Modbus RTU

Технические характеристики Chonry CH713

Параметр	Значение
Модель	CH713
Степень защиты	IP66
Максимальный расход	33,3 л/мин
Скорость	0,1–360 об/мин
Разрешение регулировки	0,1 об/мин
Насосные головки	KZ50R, KZ50RE
Индикация и управление	сенсорный ЖК-дисплей 5″; китайский или английский язык
Режимы	непрерывная подача, таймер, задание объёма и розлив
Обратное всасывание	0–3600°; 10–265 об/мин
Внешнее управление	RS485/Modbus RTU; аналоговые сигналы 0–10 В и 4–20 мА
Питание	100–120 / 200–240 В, 50/60 Гц, 1 фаза
Мощность	400 Вт
Размер привода (Д × Ш × В)	372 × 286 × 308 мм
Масса привода	17,8 кг
Температура эксплуатации	+5…+40 °C
Температура хранения	−25…+65 °C

Головки, трубки и производительность

Головка	Трубка	Материал	Внутр. Ø × стенка, мм	Скорость, об/мин	Расход	Давление
KZ50R	93#	силикон	9,6×4,8	360	7 л/мин	0,2 МПа
KZ50R	88#	силикон	12,7×4,8	360	13 л/мин	0,2 МПа
KZ50R	189#	силикон	15,9×4,8	360	18,3 л/мин	0,2 МПа
KZ50R	191#	силикон	19,0×4,8	360	25 л/мин	0,2 МПа
KZ50R	92#	силикон	25,4×4,8	360	33,3 л/мин	0,2 МПа
KZ50RE	93#	силикон	9,6×4,8	360	7 л/мин	0,2 МПа
KZ50RE	88#	силикон	12,7×4,8	360	13 л/мин	0,2 МПа
KZ50RE	189#	силикон	15,9×4,8	360	18,3 л/мин	0,2 МПа
KZ50RE	191#	силикон	19,0×4,8	360	25 л/мин	0,2 МПа
KZ50RE	92#	силикон	25,4×4,8	360	33,3 л/мин	0,2 МПа

Размер трубки: внутренний диаметр × толщина стенки. Производительность указана для условий испытаний изготовителя. На рабочей жидкости насос следует откалибровать.
